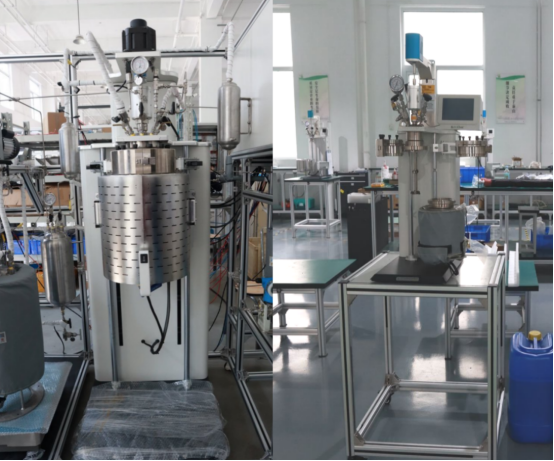

自动化反应釜装置技术参数：
1 落地式反应釜，有效容积2L，设有釜体升降系统，底座带滚轮，可移动；
2 设计压力为12.5MPa，工作压力≤10MPa，设有压力数字显示和超压保护模块，带压力传感器，集成于控制系统内；
3 设计温度：600℃，工作温度≤550℃，金属绝缘电加热丝加热，控温精度≤±1℃，温度均匀性≤±2℃；
4 釜盖、釜体内部与物料接触的构件材质均为：Inconel 625材质，釜体其余部件材质为碳钢喷塑；
5 搅拌驱动器材质：Inconel 625材质；
6 釜体内衬：材质为316L，厚度1mm，可重复使用不低于500次；
7 快开卡环式密封结构，A型双线密封；
8自动动化反应釜装置釜盖配有：
1）测压口：接四通分别配 0~16MPa量程压力表和0~16MPa压力传感器及12.5MPa爆破片，爆破片为哈氏合金 C276 材质；
2）测温口：Inconel 625材质热电偶套管和K型双芯热电偶，用于反应温度测定，纵向两点测温；
3) 进气口：① 配浮子流量计、氮气增压泵和0.8L高压缓冲罐，配 1/4双卡套直角针阀（C276 材质）；② 釜内配可拆卸探底管（Inconel 625材质），用于进气；③ 浮子流量计最大量程≥2m³/h;④ 在进气管道预留一取样口；
4) 进液口：① 漏斗式进料口，配2个 1/4双卡套直角针阀（C276 材质）；② 釜内配 1/4 英寸可拆卸探底管（Inconel 625材质），尽可能贴底，错开搅拌桨叶；
5) 搅拌口：① 磁耦驱动机械搅拌器，确保不会出现退磁现象，扭矩9n.m，集成于控制系统，在触摸屏上可显示实时扭矩；② 带轴和搅拌桨，配1套锚式加推进式桨叶（Inconel 625材质）,另配普通分散式桨叶（Inconel 625材质）1套，用于不同实验；
6) 高温油气出口：
① 3/8英寸内螺纹孔，接出外径12mm管道，管道上带伴热，温度控制范围为室温~200℃，防止尾气冷凝过快，堵塞出气管道；
② 伴热管道末端与冷凝罐相连，冷凝罐接缓冲罐，缓冲罐安装有安全阀，用于超压联锁排放，缓冲罐出口连接可调背压阀，背压阀出口接水洗罐；
③ 水洗罐出口接一氮气入口进行尾气吹扫稀释，吹扫氮气管道需串联一减压阀；
④ 伴热需要双重温控，且集成于控制系统内；
⑤ 缓冲罐后需预留一尾气取样口；
9 直联搅拌防爆驱动电机：无级调速，转速范围：锚式+推进式0-600 r/min，其常用转速为：20-300 r/min，其他形式为0-1000r/min，电机为固定转速，粘度变大时转速不变，输出功率增大；转速控制精度：±1r/min；
10 高压缓冲罐：材质：316L，容积：0.5L，
11 冷凝罐：材质：316L，容积：1L，通入冷却水压0.55Mpa左右；
12 缓冲罐：材质：316L，容积：1L；
13 水洗罐：材质：316L，容积：1L；加装玻璃视窗；加装加液口和排液口；
14 管路连接：冷凝罐与反应釜间尾气管道为Inconel 625材质，其他管道连接为316L材质，采用双卡套连接；
15 易损件：反应釜釜体可替换内衬需备15件；连接管路双卡套每种规格需备1件；双卡套直角针阀需备3件；扭矩扳手1套；
16 控制系统:1)供电和控制、显示系统，集中到单柜内，形成柜体整体，便于现场安装和调试、操作界面友好，2)控制柜设计合理，制造工艺优良，便于散热，防尘效果优良。控制柜带必要的配件和备件；各设备控制柜门上部明显位置设标识，用牌标注电控柜名称、控制柜电源功率、电流、电压及气压；各接入电缆必须有耐脱落的线号标识，并且系统内线号必须和图纸一致；电控柜设急停按钮和防爆三色报警装置；急停按钮装防误触保护罩；3)相对应的动作具有电气连锁保护，缺相保护；塑壳断路器，急停，空开，变压器等电气元器件选型需按照 CATL 提供的品牌库执行；柜内采用线槽，动力线与信号线按标准类型；4)控制系统可模块扩展，全部远传控制点写入，预留通讯接口，通讯程序，留交换机，设备可连接至甲方的中控系统，并开发程序代码给甲方；
5)现场操作采用触摸屏操作，触摸屏能进行数据设置，查询，存储和人机交互，通讯方式∶网口；6)触摸屏外部需具备防护盖板及挂牌上锁功能；运行界面显示符合 CATL safe map 要求，触摸屏可实时显示并记录各个主要部件的参数，且具备与上位机通讯接口。当主、辅参数不在设定范围时，可显示声、光报警，主参数可通过 PLC 自动调整至正常。可长期记录保存，随时查询； PLC 可读写，提供 PLC 地址清单和最终调试结束后 PLC 中参数文件； PLC及 HMI 程序中不得加设密码和时间周期锁定功能，至少有两个以太网口；7)系统设置五级权限管控，分级原则： a)操作员权限：对应低风险产品品质相关参数； b)工程师权限：对应中风险产品品质及设备相关参数； c) 管理员权限：对应高风险产品品质相关工艺参数；其他基本无风险类操作的不设权限； I/O 输入输出状态显示；8)提供完整的安全连锁清单，并得到甲方确认，验收时需要验证；如控制系统具有工作状态异常报警，超压报警，超温报警，流量异常报警；9)电路配塑壳断路器及熔断器，短路或超载时可自动保护。
